Kugeldruckprüfung an Isolierstoffmaterialien

Prüfnormen aus dem Feld der Produktsicherheit für viele elektrische und elektronische Produkte fordern für die Beurteilung der Wärme- und Feuerbeständigkeit der im Produkt verwendeten Kunststoffe eine sogenannte Kugeldruckprüfung. Definiert wird diese Prüfung in der EN 60695-10-2 (VDE 0471-10-2), Prüfungen zur Beurteilung der Brandgefahr – Teil 10-2: Unübliche Wärme – Kugeldruckprüfung. Bestimmt wird bei der Prüfung der Durchmesser einer Vertiefung, die von einer Stahlkugel auf einem Prüfling mit einer genau festgelegten Kraft bei einer genau angegebenen Temperatur verursacht wird. Nach der Belastung wird der Durchmesser des Eindruckes der Kugel gemessen und mit den in der Norm erlaubten Grenzwerten verglichen.

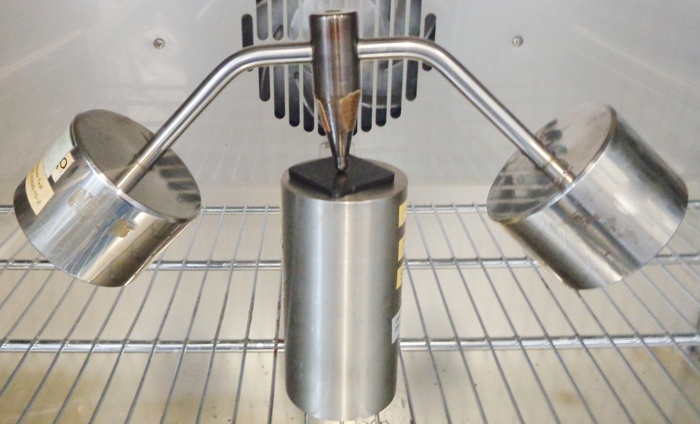

Die Kugeldruckprüfung ist ein Verfahren zur Bestimmung der Erweichungstemperatur von Kunststoffmaterialien (Polymerwerkstoffen) und der Wärmebeständigkeit von Teilen von Enderzeugnissen. Sie wird in einem geeigneten Einzelkammerwärmeschrank mit einem Kugeldruckprüfgerät am vorbehandelten Prüfling durchgeführt. Die notwendige Prüftemperatur wird oft durch die Produktnorm festgelegt. Für bestimmte Bauteile mit speziellen Funktionen gibt es häufig Mindestanforderungen.

Gegenstand der Prüfung sind nur nichtmetallische Materialien zum Einsatz in elektrotechnischen Betriebsmitteln, deren Komponenten und Bauteile aus festen elektrischen Isolierstoffen gefertigt werden.

Einige Produktnormen schließen die Durchführung von Kugeldruckprüfungen für Teile aus Keramik und Glas aus.

Für bestimmte Elastomere, geschäumte Materialien und andere Materialien, die bei Raumtemperatur weich sind, ist die Kugeldruckprüfung ungeeignet.
