Schirmdämpfungsmessungen an Gehäusen und Materialien

Neben der Reduzierung elektromagnetischer Abstrahlung durch Maßnahmen an der Quelle der Störung wird häufig auch die Schirmwirkung von entsprechend gestalteten Gehäusen genutzt, um die EMV-Schutzziele zu erfüllen.

Leistungsspektrum

Wir bieten Schirmdämpfungsmessungen an kleinen und großen Gehäusen oder Schränken bis hin zu großen Räumen an, z. B. Containern mit EMV-Schirmung für IT-Server, Leitstände o. Ä.

Zusätzlich haben wir auch die Möglichkeit, die Schirmwirkung von planaren Materialien zu ermitteln, z.B.:

  • Abschirmfolien
  • Stoffe mit Schirmwirkung
  • Materialien wie beispielsweise Kunststoffe, Glas, Holz, die mit Ferriten oder leitfähigen Strukturen beschichtet oder durchwirkt sind

Technische Möglichkeiten

Wir können Schirmdämpfungsmessungen durchgängig im gesamten Frequenzbereich von 10 kHz bis 20 GHz durchführen (kontinuierliches Spektrum). Eine Erweiterung bis 40 GHz ist für diskrete Frequenzen möglich.

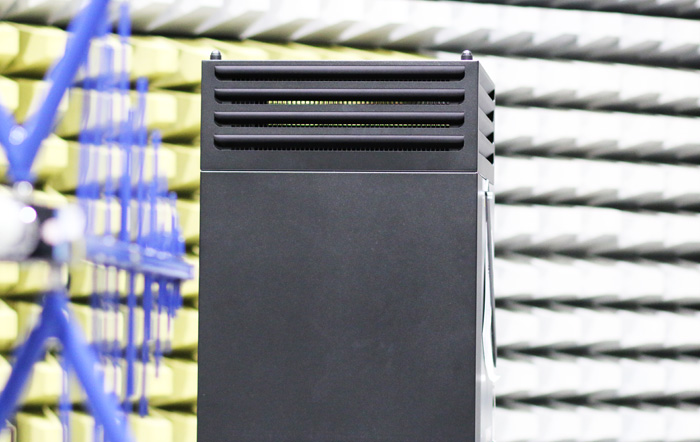

Für die Messung der Schirmdämpfung von Gehäusen bis hin zu transportablen geschirmten Räumen (Container/Shelter) stehen mehrere mit HF-Absorbern ausgekleidete Schirmräume zur Verfügung. Für immobile Räumlichkeiten bieten wir die Messungen auch vor Ort an.

Für die Ermittlung der Schirmwirkung von planaren Materialproben können wir zwei Verfahren anbieten:

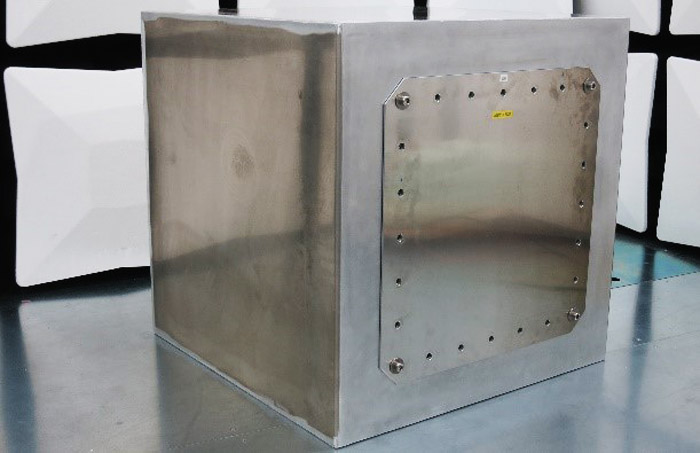

1. Messung in einem speziell von uns entwickelten Schirmgehäuse mit einer Öffnung, in die sowohl feste (Platten) als auch flexible (Folien, Stoffe …) Materialproben eingespannt werden können.

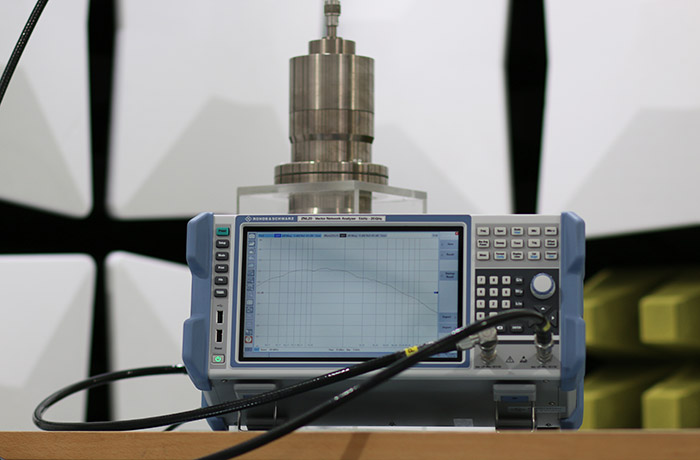

2. Messung in einem sogenannten „Specimen Holder“ nach der Norm ASTM D4935 (Frequenzbereich nach Norm nur von 30 bis 1500 MHz möglich).

Normative Grundlagen

Die Messung der Schirmdämpfung führen wir nach folgenden Normen durch:

  • IEC 61587-3
  • IEC 61000-5-7
  • ASTM D4935
  • VG 95373-15
  • IEEE Std 299 TM und IEEE Std 299.1 TM



Weitere Normen oder kundenspezifische Anforderungen auf Anfrage.
